جزئیات محصول:
پرداخت:
|
| مشخصات لوله: | ASME SA213 | مواد: | TP317L |
|---|---|---|---|
| شکل: | لوله خم | نام محصول: | لوله استنلس استیل |
| نوع لوله: | یکپارچه سرد کشیده شده | اندازه: | 1/2 "- 1" |
| WT: | 0.035 "- 0.120" | پایان: | آنیل و ترشی |
| بسته بندی: | جعبه چوبی | کاربرد: | مبدل حرارتی |
| برجسته: | لوله مبدل حرارتی فولاد ضد زنگ tp317,لوله مبدل حرارتی فولاد ضد زنگ,لوله انتقال حرارت tp317 |
||

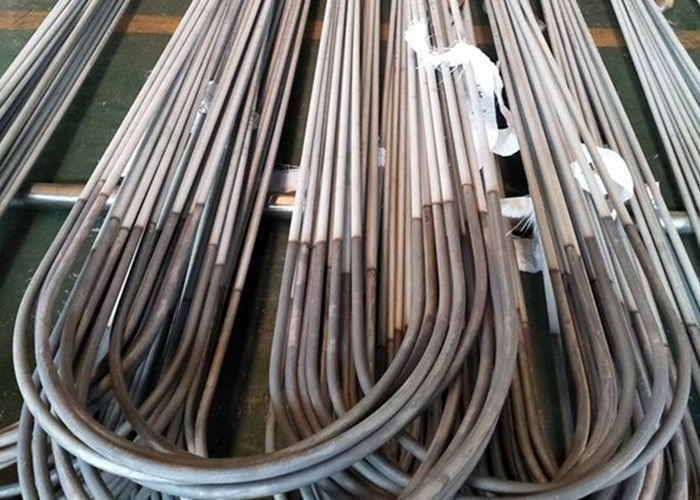

لوله های خم ASME SA213 TP317L U ، لوله های فولادی ضد زنگ سرد
317L فولاد ضد زنگ نسخه کم کربن 317 فولاد ضد زنگ است.از همان مقاومت بالا و مقاومت در برابر خوردگی برخوردار استو به دلیل کم بودن کربن ، جوشهای محکم تری ایجاد خواهد کرد.317L شبیه به است316L فولاد ضد زنگ اما مقاومت بهتری در برابر خوردگی جوی فراهم می کند، به بسیاری از اسیدهای آلی و غیرآلی و مواد غذایی و نوشیدنی ها.محتوای مولیبدن 317L از 3 تا 3 در 316 و 316 لیتر به 3 تا 4 درصد افزایش می یابد.با بهبود در دسترس بودن و هزینه ، بسیاری از کاربران به جای 304 و 316 به سمت این آلیاژ می روند.
| استانداردها | ASTM A 213 ، ASME SA 213 ، ASTM A 249 ، ASME SA 249 ، ASTM A 688 ، ASME SA 688 ، ASTM A 789 ، ASME SA 789 ، ASTM B 163 ، ASME SB 163 ، ASTM B 167 ، ASME SB 167 ، ASTM B 668 ، ASME SB 668 |
| مواد | 304 / L / H ، 316 / L / TI ، 317 / L ، 321 / H ، 347 / H ، 310S ، S31500 ، S31803 ، S32205 ، S32750 ، S32760 ، S32001 ، S32304 ، N06600 ، N06625 ، N08800 ، N08810 ، N08811 ، N08825 ، N08904 ، N04400 ، TI GR.1 / GR.2 |
| قطر خارج | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| ضخامت دیوار میلی متر | ||||||||
| 0.71 | 0.89 | 1.24 | 65/1 | 2.11 | 2.77 | 3.40 | ||
| میلی متر | اینچ | وزن کیلوگرم در متر | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | - | - | - |
| 88/15 | 8/5 | 0.271 | 0.334 | 0.455 | 0.588 | - | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | - | - |
| 25.40 | 1 | 0.440 | 0.546 | 0.750 | 0.981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0.667 | 0.832 | 1.144 | 1.514 | 904/1 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 80/50 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
ویژگی های فولاد ضد زنگ 317L:
لوله فشار
ASTM A249 / ASME SA249 (لوله های بخاری سوپرهیتر و مبدل حرارتی بویلر فولادی آستنیتی)
ASTM A269 / ASME SA269 (لوله های فولادی ضد زنگ آستنیتی بدون درز و جوش داده شده)
ASTM A270 / ASME SA270 (لوله های بهداشتی فولاد ضد زنگ آستنیتی بدون درز و جوش داده شده)
ASTM A213 / ASME SA213 (بویلر فولادی آلیاژی و فولادی بدون درز ، بخاری فوق العاده و حرارت-
لوله مبدل)
ASTM A179 / ASME SA179 (لوله های مبدل حرارتی کربن و آلیاژ کربن)
لوله آبگرمکن خوراک
ASTM A688 / ASME SA688 (لوله های بخاری آب تغذیه شده از جنس استنلس استیل ، خمش U موجود است)
محدوده اندازه:
OD 12.7-38 میلی متر
شعاع خمش از 1.5 X OD تا 1250 میلی متر.حداقل شعاع خمش برای OD بیش از 28 میلی متر پس از توافق.
حداقل طول پا1000 میلیمتر
حداکثر طول پا12000 میلیمتر
عملیات حرارتی برای شعاع تا 1000 میلی متر
استانداردهای فنی:
سایر مشخصات یا الزامات ویژه در صورت درخواست موجود است.کپی مشخصات استاندارد رایج در صورت درخواست در دسترس است.
هیدروتستینگ:
پس از عملیات حرارتی ، کلیه لوله های U هیدروتست می شوند.
حداقل زمان نگه داشتن در فشار مورد نیاز 5 ثانیه است.
کلیه لوله ها خشک شده و پس از آزمایش با دقت تمیز می شوند.
اندازه گیری ، برش ، رفع اشکال ، تمیز کردن:
منحنی های U دقیقاً مطابق با استانداردهای مربوطه یا با توجه به مشخصات مشتری اندازه گیری می شوند.
تمام لوله ها به طول مشخص شده پا بریده می شوند ، انتهای آن از هم جدا می شود و لوله ها به صورت داخلی با هوا تمیز می شوند.
قبل از بسته بندی ، هر دو انتهای آن با درب پلاستیکی بسته می شود.
بسته بندی:
در جعبه های چوبی محکم ، باز یا بسته بسته به مقصد - حداکثر.8000 کیلوگرم
انتهای لوله های محافظت شده با درپوش پلاستیکی.
جدا کننده های عمودی برای هر شعاع.
جداکننده های پلاستیکی بدون کلرید بین هر ردیف ، هر 2 متر.
هر بسته نرم افزاری با پلاستیک پوشانده شده است.
مشتریان می توانند یک نقشه بسته بندی تهیه کنند.
لیست های بسته بندی ، پوشیده شده از پلاستیک ، برای شناسایی آسان جزئیات سفارش - از جمله لیست دقیق شعاع و طول داخل ، روی هر جعبه چوبی قرار می گیرد.
ترکیب شیمیایی ASTM A213 / ASME SA 213 317 317L 317LM 317LMN
| مقطع تحصیلی | ج | من | پ | گوگرد | سی | Cr | نیکل | مو | N | مس | وزن ٪ |
| 317 S31700 | ساعت 18:00 | ساعت 11.00 | 3.00 | حداقل | |||||||
| 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | ساعت 20.00 | ساعت 15:00 | 4.00 | حداکثر | |||
| 317L S31703 | ساعت 18:00 | ساعت 11.00 | 3.00 | حداقل | |||||||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | ساعت 20.00 | ساعت 15:00 | 4.00 | حداکثر | |||
| 317LM S31725 | ساعت 18:00 | 13.50 | 4.00 | حداقل | |||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | ساعت 20.00 | 17.50 | 5.00 | 0.20 | 0.75 | حداکثر | |
| 317LMN S31726 | ساعت 17:00 | 13.50 | 4.00 | 0.10 | حداقل | ||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | ساعت 20.00 | 17.50 | 5.00 | 0.20 | 0.75 | حداکثر | |
| EN 10216-5 1.4439 | 16.50 | 12.50 | 4.00 | حداقل | |||||||
| 0.030 | 2.00 | 0.040 | 0.015 | 1.00 | 18.50 | 14.50 | 5.00 | حداکثر | |||
| EN 10217-7 1.4438 | 17.50 | ساعت 13.00 | 3.00 | حداقل | |||||||
| 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 19.50 | ساعت 16.00 | 4.00 | حداکثر |
